Ligne de tréfilage

Ⅰ. Caractéristiques structurelles principales de la ligne de tréfilage de fil sans glissement

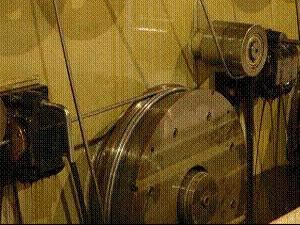

1. Les roues de tambour de la machine à tréfiler sont bien disposées. Un moteur entraîne l'axe d'étirage du fil par l'intermédiaire d'une paire de poulies synchrones. Les deux extrémités de l'axe d'étirage du fil sont supportées par des paliers à bras courts et à forte rigidité.
2. Entre les roues de tambour, les systèmes de rétroaction de tension d'étirage sont réglés pour un tréfilage sans glissement. Ces systèmes surmontent efficacement le frottement de glissement, ce qui prolonge la durée de vie de la jante de la roue de tambour et la matrice de tréfilage. Le cycle de service de l'huile d'étirage du fil est ainsi amélioré.
3. Chaque tambour de tréfilage est entraîné individuellement par un moteur en courant alternatif à fréquence variable par l'intermédiaire d'une courroie synchrone. L'absence de glissement entre le tambour et le fil permet d'économiser au moins 20% d'électricité.
4. Cette ligne de tréfilage est également idéale pour les fils de forme spéciale.
5. Le coefficient d'allongement de chaque matrice de tréfilage peut être librement fixé et réglé en continu. Par conséquent, la matrice est rapide, et facile à changer.
6. Le système de rétroaction de tension d'étirage offre commodément un ajustement rapide. Juste après l'ajustement, il n'y a pas de changement apparent de tension pendant quelques semaines. La pompe à huile de tension ne doit pas fonctionner en continu, ce qui économise de l'énergie. L'exploitation est ainsi aussi pratique.
7. Le palier axial de chaque machine de tréfilage utilise indépendamment un petit boîtier d'huile pour la lubrification. Le boîtier de l'essieu est totalement séparé du réservoir d'huile de tréfilage, ce qui met fin au problème de mélange d'huile de lubrification et d'huile de tréfilage.
8. Le réservoir d'huile de tréfilage présente des couvertures de porte intérieures et extérieures. Il offre une porte coulissante pratique et de belle apparence qui peut être ouverte électriquement.
9. La transmission à courroie crantée de la ligne de tréfilage génère un faible bruit. En outre, la ceinture est facile à installer et à entretenir.
10. La jante de tréfilage de la machine de tréfilage adopte de l'acier 45. Sa surface a été pulvérisée avec du carbure de tungstène d'épaisseur ≥ 0,40 mm. La jante se caractérise par une surface lisse, une résistance à l'abrasion et une longue durée de vie. En outre, la jante adopte une structure biconique, de sorte que ses deux côtés puissent être utilisés, cela prolonge la durée de vie de la ligne de tréfilage.
11. Ce produit assure un bon effet de refroidissement et de lubrification. La matrice de tréfilage applique le refroidissement et la lubrification par pulvérisation, tandis que la roue de tréfilage utilise le refroidissement et la lubrification à demi submergé.
12. Le boîtier d'huile pour la lubrification est équipé d'un système de filtrage, système de refroidissement, et système d'alarme automatique de basse pression. Le dispositif de canalisation est beau et rationnel.
13. Tous les trous de palier ont subi un traitement unique par aléseuse-fraiseuse de grande taille

Ⅱ. Avantages principaux de la ligne de tréfilage de fil sans glissement
1. Différents matériaux d'étirage
L'équipement de tréfilage est adapté pour différents câbles. Il n' ya pas de torsion de câble pendant le processus de tréfilage. La ligne de tréfilage peut être utilisée pour fabriquer des câbles de forme spéciale.
2. Correspondance de matrice flexible pour tréfilage
Lors du tréfilage de la même matière de câble, la ligne de tréfilage ne peut pas être influencée par le rapport de transmission fixe. Le modèle correspondant peut être effectué selon les besoins réels. En outre, la matrice sera abrasée pendant une longue période d'utilisation. L'utilisation de la machine d'étirage de fil de type glissement peut aider à réduire l'abrasion de la matrice, en raison de l'ajustement PID du mécanisme de contrôle de la tension. À l'exception de la matrice de calibrage, les matrices peuvent être normalement utilisées aussi longtemps que la perte à l'abrasion n'est pas supérieure à la plage de rapport d'étirage.
3. Longue durée de vie du tambour de la ligne de tréfilage
Généralement, le tambour de tréfilage du banc de tréfilage de type glissement offre aussi une durée de vie d'un an. Cependant, celui de la machine de tréfilage de type sans glissement offre une durée de vie d'au moins 3 ans. (Jusqu'à présent, le tambour d'étirage de la première série de la machine de tréfilage de type sans glissement ne présente pas d'abrasion.).
4. Longue période de remplacement du liquide de tréfilage (huile pour tréfilage d'aluminium ou alliage d'aluminium)
L'appareil d'étirage de câbles avec glissement entraîné par l'engrenage de type général utilise un liquide d'étirage de fil qui peut durer de six mois à un an. Par contre, le liquide de la grande machine de tréfilage de type sans glissement ne change pas, même après avoir été utilisé pendant 2 à 3 ans. On rajoute juste un peu de liquide.
5. Faible consommation d'énergie
Pour satisfaire les besoins de démarrage, la ligne de tréfilage sans glissement offre une puissance totale plus élevée. Lors de l'utilisation, son inertie de rotation est petite et fonctionne rapidement. La vitesse est de 16m/s lors de l'étirage des câbles d'aluminium 4.0. De plus, le tambour de roue ne coulisse pas. En conséquence, il économise au moins 20% d'électricité par rapport à la ligne de tréfilage entraînée par engrenage.
6. Faible génération de bruit
La ligne de tréfilage sans glissement génère moins de bruit que l'équipement de tréfilage avec glissement.

Ⅲ. Avantages principaux du système de contrôle électrique
1. L'unité d'entraînement du moteur de la machine de tréfilage adopte le convertisseur de fréquence à contrôle vectoriel de pointe Danfoss. Ce convertisseur peut non seulement contrôler avec précision le processus d'étirage, mais aussi suivre en temps réel la tension d'étirage et réaliser l'étirage sans glissement.
2. Intégré au PLC de série S7-300 de Siemens et à l'interface homme-ordinateur MP277, le système de contrôle est utilisé pour coordonner le fonctionnement de toutes les parties. Le programme de l'automate contribue au contrôle fiable et précis de l'ensemble du système.
3. Entre le contrôleur central et chaque dispositif d'entraînement, le protocole de communication Profibus des normes internationales générales est utilisé. Il présente une tentative de réalisation de la transmission continue d'un grand nombre de données en temps réel, à savoir l'instruction de commande, l'état ​​de fonctionnement, etc.
4. L'interface homme-machine rend l'opération plus commode. Pendant la phase initiale de mise au point, le personnel de débogage va rationnellement définir les paramètres, de sorte que les opérateurs puissent saisir correctement toutes sortes de paramètres technologiques. Une fois les paramètres technologiques confirmés, le programme PLC va immédiatement calculer toutes sortes de paramètres de fonctionnement pour maintenir la sécurité des produits et de l'équipement. Les défaillances de la ligne de tréfilage seront affichées sur l'interface dans la mesure du possible.

Ⅳ. Comparaison de consommation entre la tréfileuse sans glissement et avec glissement
Diamètre du câble: 3.22/4.2/4.53
Nom Tréfileur sur machine sans glissement Tréfilage élevé 1 Tréfilage élevé 2 Tréfilage élevé 3
Diamètre ducâble (∮) 3.2 4.2 4.5 3.2 4.2 4.5 3.2 4.2 4.5 3.2 4.2 4.5
Consommation totale d'électricité (Kw) 2520 19248 127056 62604 10188 105336 80616 5040 103872 49860   18960
Productiontotale (T) 33.6 313.9 2208.3 697.9 152.6 1692.9 804.4 68.6 1445.5 480   268
Consommation électrique moyenne (Kw) 75.1 61.3 57.5 89.7 66.8 62.2 100.2 73.5 71.9 103.9   70.7
Pourcentage d'économie d'énergie       19.5 8.9 8.1 33.5 19.8 24.9 38.4   22.9
Ⅴ. Comparaison de capacité de production entre la tréfileuse sans glissement et avec glissement
Production
Diamètre du fil d'entrée Diamètre du fil de sortie (mm) Vitesse ( m/s) Sortie (t/H)
Tréfileur entrainé par moteur électrique: 9.5 (mm) 2.50 25 1.20
2.84 23 1.53
3.2 20 1.88
3.6 20 1.98
4.1 15 1.92
Tréfileur entrainé par engrenage: 9.5 (mm) 2.50 15 0.73
2.84 12 0.74
3.2 10 0.78
3.6 8 0.79
4.2 6 0.8
