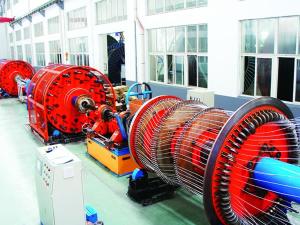

Câbleuses à cages avec détorsion CYL

Application
La câbleuses à cages avec détorsion est utilisée pour la pose des câbles sous-marins MV, HV ou EHV, des câbles ombilicaux et des câbles sous-marins composites photoélectriques. En outre, elle est adaptée au blindage des fils d'acier.

Caractéristiques
1. Les unités de libération de la machine de câble peuvent être combinées librement pour réaliser des câbles de différents noyaux.
2. Cette câbleuses à cages avec détorsion possède un chargeur de bobine sur lequel une unité de fibre peut être posée. Par conséquent, elle est applicable au câblage sous-marin de composites photoélectriques.
3. Comme la table rotative principale est soutenue par un grand palier de pivotement, la machine de câble toute entière est stable et fiable.
4. En outre, la roue conique ne glisse pas sur la piste.
5. Notre machine applique la méthode de dérouloir type entrainement. La tension constante est le PID ajustée.
6. La câbleuses à cages avec détorsion adopte un mode de traction spécial pour empêcher la déformation du câble et économiser de l'électricité.
7. Chaque pièce de la machine est entraînée par un moteur individuel. Notre produit est facile à installer et à entretenir.

Avantages concurrentiels
1. La partie de toronnage verticale des câbles de cette machine dispose de chargeur de bobine à table tournante. Elle peut libérer le fil sans torsion arrière, de façon à rendre les câbles ombilicaux.
2. Notre équipement peut fabriquer de longs câbles à grande section.
3. Sa grande table rotative offre une vitesse de rotation élevée. L'efficacité du câblage est extrêmement élevée.
4. En outre, l'appareil se caractérise par un haut degré d'automatisation.

Amélioration
1. Chaque unité de bobine de fil indépendant est placée de façon oblique pour une alimentation régulière des fils.
2. La câbleuses à cages avec détorsion adopte une table tournante de fils qui peut réaliser la torsion arrière.
3. La petite table tournante est supportée par le palier pivotant plutôt que le rouleau inférieur.
4. Le diamètre de la grande table tournante est de 20 mètres.

Performance de vente
Nous avons vendu 8 ensembles de machines verticales de pose de câble, dont une à l'Angleterre.

Paramètres de la câbleuses à cages avec détorsion CYL
Configuration des tambours (table tournante) Vitesse de rotation max (rpm) Dia. externe d'âme de câble (mm) Capacité de chargement max (kg)
3*Ø7000/3*Ø 2000 3 25-114 200,000
3*Ø8000/3*Ø3150 3 25-114 300,000
3*Ø10000/3*Ø3150 3 25-114 450,000
9*Ø3150/3*Ø3150 5 10-60 20,000
Configuration de cage d'armage Vitesse de rotation max (rpm) Câble en acier round Câble en acier plat
Ø630/60+Ø630/70 15 Φ5.0, Φ6.0 7.5×2.5, 8.5×3.5
Ø630/70+Ø630/80 15 Φ5.0, Φ6.0 7.5×2.5, 8.5×3.5
