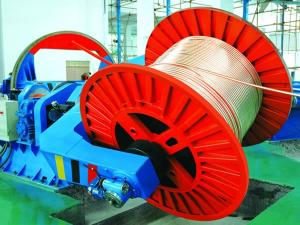

Assembleuse à réception tournante avec Caterpillar CPD

Application
La assembleuse à réception tournante avec Caterpillar est utilisée pour le câblage des câbles d'alimentation à moyenne et basse tension, et pour le conducteur milliken de haute ou très haute tension. En outre, elle est adaptée pour le blindage de fil d'acier et de bande d'acier ou le criblage des fils de cuivre.

Caractéristiques
1. Le tambour d'enroulement est de taille comprise entre 2000mm et 4200mm, ce qui permet à la assembleuse à réception tournante avec Caterpillar de répondre aux exigences de fabrication de câbles de diamètre et de longueur différents.
2. Notre produit adopte le contrôleur programmable et l'écran tactile pour contrôler son état de fonctionnement.
3. Mis à part le moteur d'enroulement qui est un moteur à courant continu commandé par le dispositif DC à vitesse réglable de série SSD Parker 514C, tous les moteurs sont des moteurs à courant alternatif à fréquence variable contrôlés par les transducteurs. Ces moteurs disposent d'une performance stable avec un taux de défaillance faible et un entretien commode.
4. Le pas de déplacement peut être réglé, modifié et affiché via écran tactile. Grâce à l'écran tactile, vous pouvez définir le déplacement à gauche ou à droite. Les mouvements rapides et au ralenti peuvent être ainsi ajustés.
5. Cette machine de câblage adopte un entraînement à support par moteur séparé qui peut être facilement et commodément installé, exploité et entretenu. Ce support de profit peut synchroniquement tourner avec le support d'enroulement. En outre, elle peut tourner individuellement.

Avantages concurrentiels
1. Cette assembleuse à réception tournante avec Caterpillar adopte un support centralisé pour raccourcir la longueur totale de la ligne de production et réduire l'investissement de l'usine.
2. Une excellente technologie de production assure la rotation à grande vitesse de la tête de torsion.
3. La machine de fabrication de câble est entraînée par un moteur séparé. Elle est d'une grande automatisation.

Amélioration
1. L'appareil d'enroulement de la assembleuse à réception tournante avec Caterpillar peut être chargé avec des tambours de largeurs différentes, pas besoin de s'adapter à l'arbre du tambour. Il adopte des protections en matière de limitation électrique.
2. Sa structure en plomb et le manchon conique permettent au produit de ne pas tordre le câble.
3. Un système de rétroaction de commutateur de proximité analogique est utilisé pour remplacer la correction de phase.
4. Cette machine de câbles dispose d'un dispositif supplémentaire d'enrubannage non métallique 800rpm.
5. Tous les élévateurs sont de type à fourche.

Performance de vente Nous avons vendu 349 ensembles. La première série a été exportée en Iran, en 1996. Le volume d'exportation est le suivant:

Algérie: 1série;
Emirats Arabes Unis: 1 série;
Egypte: 4 séries;
Australie: 1 série;
Brésil: 1 série;
Russie: 7 séries;
Philippines: 1 série;
Fidji: 1 série;
Corée du Sud: 2 séries;
Malaisie: 4 séries;
Amérique: 1 série;
Birmanie: 1 série;
Mexique: 1 série;
Thaïlande: 1 série;
Turquie: 3 séries;
Uruguay: 1 série;
Espagne: 1 série;
Iran: 3 séries;
Inde: 6 séries;
Indonésie: 1 série;
Vietnam: 7 séries
Paramètres de la assembleuse à réception tournante avec Caterpillar CPD
Dia. du tambour d'enroulement Largeur externe du tambour (mm) Capacité de chargement (t) Vitesse de rotation max (rpm)
2000 1500 8 60
2200 1700 10 60
2500 1900 12 40
3150 2300 15 35
3500 2300 25 25
3600 2300 25 25
4000 2400 30 20
4200 2400 30 20
