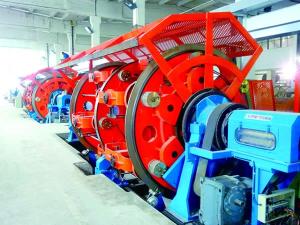

Câbleuse planétaire

Application
La câbleuse planétaire est adaptée aux fils de cuivre et d'aluminium, conducteurs aluminium en acier renforcé, fils isolés, et câbles de garde à fibres optiques OPGW.

Caractéristiques
1. La torsion arrière et la torsion non arrière peuvent être commutées.
2. La toronneuse planétaire peut être utilisée pour le toronnage synchrone de noyaux multiples.

Avantages du produit
1. Plusieurs tailles
Sa bobine adopte un diamètre compris entre 250 mm et 800 mm. Chaque cage utilise 6 à 48 pièces de bobines. Les bobines sont disposées en 3, 4, 5, ou 6 équations.
2. Diverses modes de tension
Cette machine de câblage planétaire adopte une variété de modes de traction, à savoir la tension magnétique, la tension mécanique, la tension de rétroaction mécanique, la tension pneumatique, etc.

Amélioration
1. Un système de torsion arrière de courroie de distribution est développé, ce qui diminue grandement le bruit de notre câbleuse planétaire. En outre, le câble ne sera pas contaminé par la graisse à engrenages.
2. Les principaux outils d'usinage de machine de rainure de pointe sont utilisés pour l'installation des disques. Ils peuvent garantir que les trous de chargeur de la bobine sur les deux extrémités sont concentriques après assemblage.
3. Nous avons augmenté les trous pour mesurer la hauteur de centre sur le disque. Avec ces trous, le client peut facilement et à tout moment vérifier les roues fonctionnelles, et ajuster les roues afin d'éviter la fracture de l'essieu due à l'usure.
4. Le dispositif de serrage est optimisé, ce qui évite l'utilisation massive de vis et garantit qu'aucune vis ne tombe pendant le fonctionnement.

Performance de vente
La première câbleuse planétaire a été achetée par Tianjin Cable Factory. Nous avons vendu au total 80 ensembles d'équipements de câblage planétaire.

Marché étranger
Colombie: 1série
Corée: 2 séries
Inde: 2 séries
Vietnam: 1 série
Angleterre: 3 séries

Paramètres de la câbleuse planétaire
Taille de bobine (mm) Vitesse de rotation max (rpm) Dia. de câble (mm)
Conducteur solide Conducteur toronné Fils aluminium à enveloppe métallique Cellule à fibre optiqu
6B 8B 12B 16B 18B 24B Aluminium Cuivre
400 126 - 112 - 98 86 1.8-5.0 1.2-5.0 1.2-5.0 - -
500 105 - 93 - 82 71 1.8-5.0 1.2-5.0 1.2-5.0 - -
630 85 80 74 70 65 57 1.8-5.0 1.2-5.0 1.2-5.0 1.2-4.5 1.5-5.0

Noms relatifs
Toronneuse planétaire | Machine de câblage planétaire | Equipement de câblage planétaire
