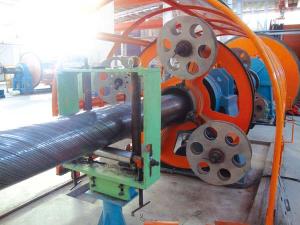

Machine de blindage de fil d’acier plat

Application
Cette machine de blindage de fil d’acier plat est idéale pour la fabrication de tuyaux sous-marins pour l’industrie pétrolière ou de gaz naturel.

Objectif
L'équipement de blindage de fil est principalement utilisé pour le blindage de tuyaux sous-marins avec fils d’acier plats de haute ou moyenne teneur en carbone.

Caractéristiques de machine de blindage de fil d’acier plat
Un moteur séparé est utilisé pour entraîner la rotation de torsion aussi bien que la partie supérieure et inférieure de la machine de blindage de fil d’acier plat. Notre produit peut réaliser la pose unidirectionnelle et le toronnage. Il est également adapté au câblage multicouche. Le dispositif de pré-torsion du moteur séparé est installé pour ajuster la torsion en fonction du diamètre du fil, de manière à ce que le fil d'acier plat soit bien torsadé avec le tube central. La tension de la bobine de fil de la machine de blindage de fil d’acier plat est commandée pneumatiquement par un cylindre de tension papillon. En fonction des différentes exigences, la force de traction est réglable par l'intermédiaire d'une vanne proportionnelle.

En outre, un mécanisme de tension mécanique empêche le relâchement du fil provoqué par l'arrêt de l'équipement. Nous utilisons une méthode de protection contre la rupture du fil électrique et une méthode de contrôle de commutation de proximité. L’armoire électrique de chaque section de torsion affiche l'emplacement spécifique de la rupture du fil.

Avantages
1. La machine de blindage de fil d’acier plat peut toronner le câble de section transversale 90~400mm2.
2. Nous utilisons des bobines de différentes tailles, à savoir 630mm, 710mm, et 800mm.
3. Le dispositif de traction est divisé en six parties, entraînées par courroie pour empêcher les rayures de la surface de blindage. En outre, la déformation du tube souple est aussi évitée.

Paramètres de machine de blindage de fil d’acier plat
Taille de bobine (mm) Nombre de fils d’acier Vitesse de rotation maximale (rpm) Taille du fil d’acier plat (mm) Taille du tuyau sous-marin (pouce) Taille maximum du tambour (mm)
Ø630 80+80 15 8*2~15*5 3~16 Ø9500

Noms relatifs
Equipement de blindage de fil | Machine de blindage de fil | Machine pour armure de fil
